定制变色玻璃膜烘箱

795次阅读

定制案例

2021-06-15 10:04:10

来源:上海灯晟仪器制造有限公司

变色玻璃膜烤箱使用说明书


一、适用范围

本设备适用于各种产品或材料及电气、仪器、仪表、元器件、电子、电工及汽车、航空、通讯、塑胶、机械、化工、食品、化学品、五金工具在恒温环境条件下作干燥和各种恒温适应性试验。

主要技术参数

温度范围:RT+20~120℃

长期工作温度:90℃

温度稳定性:±1℃

温度均匀度:±5℃

定时范围:1~999mni

隔板:6块(铝蜂窝板,无拼接,无焊缝)

功率:9000w

电源电压:380v/50Hz

三、产品结构特点

箱体采用优质冷轧钢板,表面静电粉末喷涂,涂层坚硬牢固,具有极强的防锈能力。

工作室为优质不锈钢板,圆角造型、光滑、流畅、极易清洁。

箱体与工作室之间,充填超细玻璃棉隔热材料,具有良好的保温功能,有效保证箱内温度的稳定准确和对使用环境的影响。

箱内设计有合理的热风循环通道,使箱内温度分布更加均匀、温度上升更快;并装有出风管,用以微量排出箱内的空气。如箱内排出的气体有异味或有毒,出风管能方便的另接管道将气体排至指定地点。

温度控制采用微电脑智能数字技术制造,具有工业PID自整定和四位双LED窗指示功能,控温精度高、抗干扰能力极强,并且操作也非常方便(详情见控制器详细说明)。

四、产品安装调试

1、运输中注意不要在玻璃上用力,也不要碰撞箱体。

2、本设备落地后,应放置平稳如地面不平应予以修正。

3、请不要在阳光直射或高温潮湿的地方使用仪器。

4、本设备应远离电磁干扰源,并应将设备的接地线有效接地。

5、本设备在正常运行时,箱内载物摆放应不影响空气流通以保证箱内温度均匀。

6、电源为AC 380V 50HZ,必须使用25A以上四芯插座,并有可靠接地线,不得擅自使用三芯插座。电源为AC 380V 50HZ,必须使用三相电源插座,并有可靠接地线.

7、电源线不要紧靠后面,也不要让仪器或其他物品压在电源线上,以免损伤电源线。

五、产品使用说明

1、打开箱门,将待处理物件放入箱内搁板上(摆放不能过密,不利于箱内空气充分循环),关上箱门。

2、接通电源,将电源插头插入380V电源插座,将面板右方的电源开关置于“开”的位置,此时仪表出

现数字显示,表示设备进入工作状态。

3、通过操作控制面板上的温度控制器,设定您所须要的箱内温度。

4、仪器开始工作,箱内温度逐渐达到设定值,经过所需的干燥处理时间后,处理工作完成。

5、关闭电源,待箱内温度接近环境温度后,打开箱门,取出物件。

【!】请注意:开门取物时注意箱内温度,以免烫伤;易燃易爆物禁止放入干燥箱内。

特别提示

⑴产品出厂前都经过严格的测试,一般不要进行修正,如使用时的环境恶劣,环境温度超出适宜范围,会引起温度显示值与箱内实际温度误差,如超出技术指标范围的,可以参照温度控制器操作说明按所需进行修正。

⑵仪器在正常工作状态下,如打开箱门时间过长,关上箱门后暂时箱内温度有些变动,这是正常现象。

◆面板功能

指示灯定义

1.“RUN/AT”指示灯:运行时此灯点亮,运行结束时熄灭;自整定时此灯闪烁。

2.“OUT”指示灯:有加热输出此灯点亮,反之熄灭。

3.“ALM”指示灯:超温报警时此灯点亮,反之熄灭。

六、操作及使用方法

1.控制器上电,显示窗上排显示“InP”,下排显示“量程值”约3秒后进入到正常显示状态。

2.温度及恒温时间的参看与设定

点击“设定”键,进入到温度设定状态,显示窗下排显示提示符“SP”,上排显示温度设定值(先个位值闪烁),可通过移位、增加、减小键修改到所需的设定值;再点击“设定”键,进入到恒温时间设定状态,显示窗下排显示提示符“St”,上排显示恒温时间设定值(先个位值闪烁),可通过移位、增加、减小键修改到所需的设定值;再点击“设定”键,退出此设定状态,修改的设定值自动保存。

当恒温时间设为“0”时,表示没有定时功能,控制器连续运行,显示窗下排显示温度设定值;当设定时间不为“0”时,显示窗口下排显示运行时间,并且后一位小数点亮,等测量温度达到设定温度后,定时器开始计时,点亮的小数点闪烁,时间到,运行结束,显示窗口下排显示“End”,蜂鸣器鸣叫30秒钟。运行结束后,长按“减小/再运行”键3秒可重新启动运行。

3.超温报警时,蜂鸣器连续鸣叫,“ALM”报警灯点亮。若由于改变温度设定值而产生超温报警,“ALM”报警灯点亮,但蜂鸣器不鸣叫。

4.蜂鸣器鸣叫时可按任意键消音。

5.“移位”键:在设定状态点击此键可使设定值移位闪烁修改。

6.“减小”键:在设定状态点击此键可使设定值递减,长按此键可使设定值连续递减。

7.“增加”键:在设定状态点击此键可使设定值递加,长按此键可使设定值连续递加。

8.在设定状态下若1分钟之内无任何键按下,控制器会自动返回到正常显示状态。

9.若控制器显示窗上排显示“----”,表示温度传感器或控制器本身故障,请仔细检查温度传感器及其接线。

系统自整定

中无当温度控制效果不理想时可进行系统自整定。自整定过程中温度会有较大过冲,用户在进行系统自整定前请充分考虑此因素。

在非设定状态下长按“移位/自整定”键6秒后进入到系统自整定程序,“RUN/AT”指示灯闪烁,自整定结束后该指示灯停止闪烁,控制器会得到一组更佳的系统PID参数,参数值自动保存。在系统自整定过程中长按“移位/自整定”键6秒后可中止自整定程序。

在系统自整定过程中若有超温报警,“ALM”报警灯不亮,蜂鸣器也不鸣叫,但加热报警继电器会自动断开。在系统自整定过程中“设定”键无效。在系统自整定过程论是否有恒温时间设定,控制器显示窗下排总是显示温度设定值。

温度内部参数的参看与设定

长按设定键约3秒,控制器显示窗下排显示密码提示符“Lc”,上排显示密码值,通过增加、减少和移位键,修改到所需的密码值。再点击设定键,若密码值不正确,控制器自动返回到正常显示状态,若密码值正确,则进入到温度内部参数设定状态,再点击设定键可以依次修改各个参数。再长按设定键3秒,可以退出此状态,参数值自动保存。



七、注意事项

1、可燃性和挥发性的化学物品切勿放入箱内。

2、如在使用过程中出现异常、气味、烟雾等情况,请立即关闭电源,用户切勿盲目修理,应通知本公司修理部,由专业人员查看修理。(新机初次开机会有异味和少量的烟雾产生,这是属于正常现象,请观察一两次后,若一直产生这种现象请致电我司客服中心进行咨询)。

3、箱壁内胆和设备表面要经常擦拭,以保持清洁,增加玻璃的透明度。请勿用酸、碱或其它腐蚀性溶液来擦拭外表面。

4、设备长期不用,应拔掉电源线以防止设备损伤人。并应定期(一般一季度)按使用条件运行2-3天,以驱除电器部分的潮气,避免损坏有关器件。

八、故障修理


相关新闻

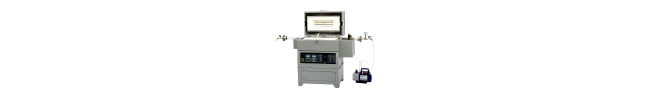

  • 上海灯晟真空管式炉优点有那些!
